Un interrupteur poussoir Legrand est un mécanisme à contact momentané : il ferme le circuit uniquement pendant la pression sur la touche, puis revient à sa position initiale. Cette caractéristique le distingue d’un interrupteur classique ou d’un va-et-vient, qui maintiennent leur position après basculement. Installer un interrupteur poussoir Legrand suppose de comprendre ce fonctionnement avant de toucher au moindre fil.
Contact momentané et télérupteur : le couple technique à maîtriser
Le poussoir ne commande pas directement l’éclairage. Chaque pression envoie une impulsion vers un télérupteur, installé dans le tableau électrique. C’est ce télérupteur qui ouvre ou ferme le circuit de puissance alimentant le luminaire.
Deux circuits distincts coexistent donc dans l’installation. Le premier, dit de commande, relie le ou les poussoirs au télérupteur via un fil de retour (souvent en violet ou orange selon les conventions de repérage). Le second, dit de puissance, relie le télérupteur au point d’éclairage.
Confondre ces deux circuits est la source d’erreur la plus courante. Brancher la phase éclairage directement sur la borne du poussoir grille le mécanisme ou provoque un court-circuit au tableau. Le poussoir ne reçoit jamais le fil qui part vers le luminaire.

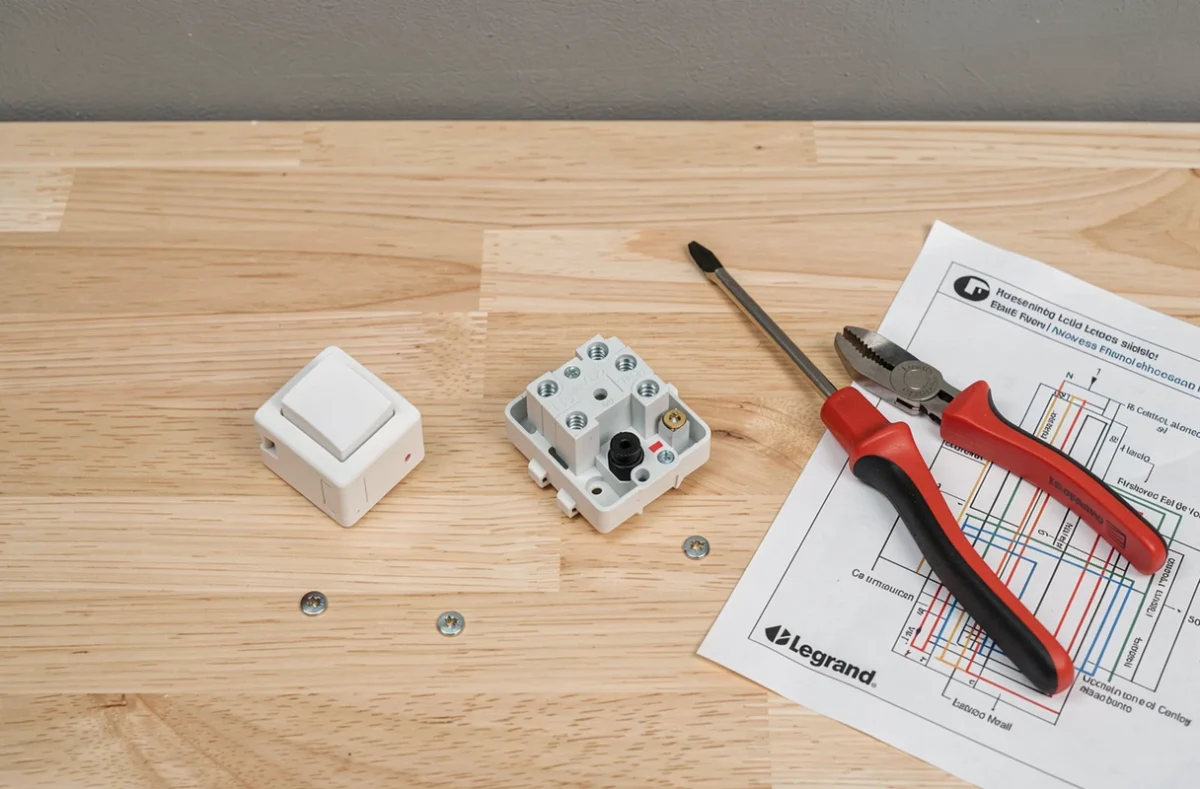

Correspondance des bornes sur un poussoir Legrand
Sur les mécanismes Céliane ou Mosaic, deux bornes sont présentes. La borne marquée « L » ou identifiée par une flèche entrante reçoit la phase (fil rouge ou marron). La borne de sortie, souvent marquée « 1 » ou par une flèche sortante, reçoit le fil de retour bouton poussoir qui rejoint la borne A1 du télérupteur.
Le neutre ne passe pas par un poussoir standard. Il rejoint directement la borne A2 du télérupteur dans le tableau. Cette distinction est capitale pour éviter les erreurs de câblage.
Norme NF C 15-100 version 2024 : ce que les tutoriels existants omettent
La révision 2024 de la norme NF C 15-100, applicable depuis le 1er septembre 2025, modifie le cadre de conformité pour les travaux neufs et les rénovations totales. Les contenus concurrents décrivent les étapes de pose sans mentionner cette mise à jour, ce qui laisse un angle mort réglementaire.
Pour une installation neuve ou une rénovation lourde, les circuits d’éclairage commandés par poussoir et télérupteur doivent respecter cette version. Le contrôle de conformité (Consuel ou vérification par un professionnel) intègre désormais cette logique actualisée.
Poussoir avec voyant témoin et retour de neutre
Un poussoir avec voyant nécessite un neutre disponible dans la boîte d’encastrement. Dans un logement ancien, ce neutre est rarement présent au niveau de l’interrupteur : le câblage d’époque ne prévoyait qu’une phase et un retour lampe.
Adapter l’installation implique alors de tirer un fil de neutre supplémentaire depuis le tableau ou depuis une boîte de dérivation proche. Sans ce neutre, le voyant ne fonctionne pas, ou pire, il génère un courant de fuite parasite qui peut provoquer un clignotement des ampoules LED raccordées au circuit.
Sécurité avant câblage : consignation du tableau électrique
Couper le disjoncteur du circuit concerné ne suffit plus comme mesure de sécurité, selon les bonnes pratiques actualisées. La consignation du tableau, c’est-à-dire le verrouillage physique du disjoncteur en position ouverte et la signalisation de l’intervention, est désormais recommandée.
Avant de manipuler les fils dans la boîte d’encastrement, une vérification d’absence de tension au VAT (vérificateur d’absence de tension) reste nécessaire. Un simple testeur à néon ne remplace pas cet outil. Le VAT doit être testé sur une source connue avant et après la mesure pour garantir son bon fonctionnement.
- Couper le disjoncteur dédié au circuit d’éclairage dans le tableau.
- Verrouiller ou condamner le disjoncteur avec un cadenas ou un dispositif de consignation, puis apposer une étiquette d’avertissement.
- Vérifier l’absence de tension sur chaque fil dans la boîte d’encastrement à l’aide d’un VAT normalisé.
- Ne rétablir le courant qu’après avoir fixé le mécanisme et refermé la plaque de finition.
Raccordement du poussoir Legrand au télérupteur : fil par fil
Le raccordement suit un ordre précis. Commencer par le circuit de commande permet de tester l’impulsion avant de connecter la puissance.
Circuit de commande
La phase provenant du disjoncteur arrive à la borne A1 du télérupteur, puis repart vers la borne « L » du premier poussoir. De la borne de sortie du poussoir, un fil rejoint la borne A2 du télérupteur. Le neutre du circuit de commande est raccordé directement à la borne A2 (sur un télérupteur unipolaire standard).
Plusieurs poussoirs se câblent en parallèle sur le même télérupteur. Chaque poussoir reçoit la phase sur sa borne « L » et renvoie le retour sur le même fil commun relié à A1 (ou A2 selon le schéma du fabricant). Tous les poussoirs partagent donc les deux mêmes conducteurs de commande.
Circuit de puissance
Le télérupteur possède deux bornes de puissance (souvent numérotées 1 et 2). La phase protégée par le disjoncteur entre sur la borne 1. La borne 2 envoie la phase commutée vers le ou les points d’éclairage. Le neutre et la terre rejoignent les luminaires directement depuis le tableau, sans transiter par le télérupteur.
Pose en saillie ou en encastré : adapter le choix du mécanisme
Legrand propose des gammes spécifiques selon le type de pose. La gamme Appareillage Saillie (ASL) intègre le boîtier, le mécanisme et la plaque en un seul bloc. Elle convient aux murs non creusés ou aux installations provisoires en atelier.
La pose encastrée utilise un boîtier d’encastrement standard (profondeur 40 ou 50 mm) fixé dans le mur. Le mécanisme Céliane ou Mosaic se clipse ensuite sur un support métallique, puis reçoit sa plaque de finition. Vérifier la profondeur du boîtier avant achat évite un mécanisme qui dépasse du mur.
En rénovation, les anciens boîtiers métalliques sont souvent trop peu profonds pour accueillir un mécanisme récent avec griffes et bornes automatiques. Le remplacement du boîtier par un modèle normalisé en plastique résout ce problème, mais implique d’élargir légèrement la saignée.
Le choix entre saillie et encastré conditionne aussi la section et le passage des fils. En saillie, les conducteurs cheminent dans des moulures ou goulottes. En encastré, ils passent dans des gaines ICTA noyées dans le mur. Dans les deux cas, le calibre du disjoncteur protégeant le circuit d’éclairage et la section des fils restent identiques.
