Un luminaire IP44 se pose en volume 2 de la salle de bain s’il est de classe 2 ou alimenté en 12 V, et hors volume sans autre condition d’indice. Les volumes 0 et 1, les plus proches de l’eau, exigent des indices supérieurs (IPX7 et IPX5) que l’IP44 n’atteint pas. Ce guide indique, volume par volume, ce que la NF C 15-100 autorise, et à partir de quand un IP65 devient nécessaire.
Ce que garantit un luminaire IP44, et ce qu’il ne garantit pas
Le premier chiffre, 4, signifie qu’aucun corps étranger de plus de 1 mm ne pénètre dans le luminaire. Le second, 4, couvre les projections d’eau venant de toutes les directions, c’est-à-dire des éclaboussures.
Un jet d’eau ou une immersion dépassent ce niveau : l’IPX5, qui protège contre les jets d’eau de toute direction, est un cran au-dessus de l’IPX4, qui protège contre les projections. Un modèle IP44 se reconnaît à ce marquage sur l’emballage ou sur la fiche technique, et un luminaire sans indice affiché ne peut pas être jugé. Pour le détail de chaque chiffre, le site propose une page sur la signification détaillée de l’indice IP 44.
Les volumes de la salle de bain selon la NF C 15-100
La norme découpe la pièce en zones, selon la distance à l’eau. Le volume 0 est l’intérieur de la baignoire ou du bac de douche. Le volume 1 s’étend au-dessus, jusqu’à 2,25 m de hauteur, et reçoit les projections d’eau.
Le volume 2 court sur 60 cm à partir du volume 1. Tout le reste de la pièce est hors volume. Pour une douche à l’italienne, le volume 1 prend un rayon de 1,20 m.
Volume par volume : où un luminaire IP44 est autorisé
Le tableau reprend l’indice minimal et le type de luminaire admis dans chaque zone.
| Zone | Indice minimal | Luminaire admis | IP44 accepté |
|---|---|---|---|
| Volume 0 | IPX7 | TBTS 12 V | Non |
| Volume 1 | IPX5 | TBTS 12 V | Non |
| Volume 2 | IPX4 | TBTS 12 V ou classe 2 | Oui |
| Hors volume | Aucun imposé | Classe 1, classe 2 ou TBTS 12 V | Oui |
Un IP44 correspond à l’indice IPX4 exigé en volume 2 : c’est la zone où il commence à être autorisé. Dans le volume 1, l’indice IPX5 protège contre les jets, ce que l’IP44 ne fait pas.
Classe 2, 12 V et fil de terre : lire l’étiquette avant d’acheter
En volume 2, deux familles de luminaires sont admises : la très basse tension de sécurité (TBTS 12 V) et la classe 2, dite classe II. Un luminaire de classe 1 y est interdit. L’étiquette ou la notice du produit indique la classe, et c’est elle qu’il faut lire avant d’acheter.
Un luminaire 230 V de classe 2 en volume 2 se branche sur un circuit protégé par ce différentiel. Les canalisations, les masses métalliques et les éclairages de la salle d’eau sont par ailleurs reliés à la terre : l’absence de fil de terre sur un luminaire de classe 2 ne dispense donc pas de la mise à la terre du reste de la pièce.
Avec un modèle en 12 V, le transformateur se place hors des volumes 0, 1 et 2. Hors volume, la tension peut remonter à 230 V.
Le ou les circuits de la salle de bain sont protégés par un différentiel 30 mA. Si le tableau n’en offre pas, la page sur le remplacement du tableau électrique détaille ce qu’un particulier peut faire lui-même.
Plafonnier, spot ou applique de miroir : le bon modèle selon l’emplacement

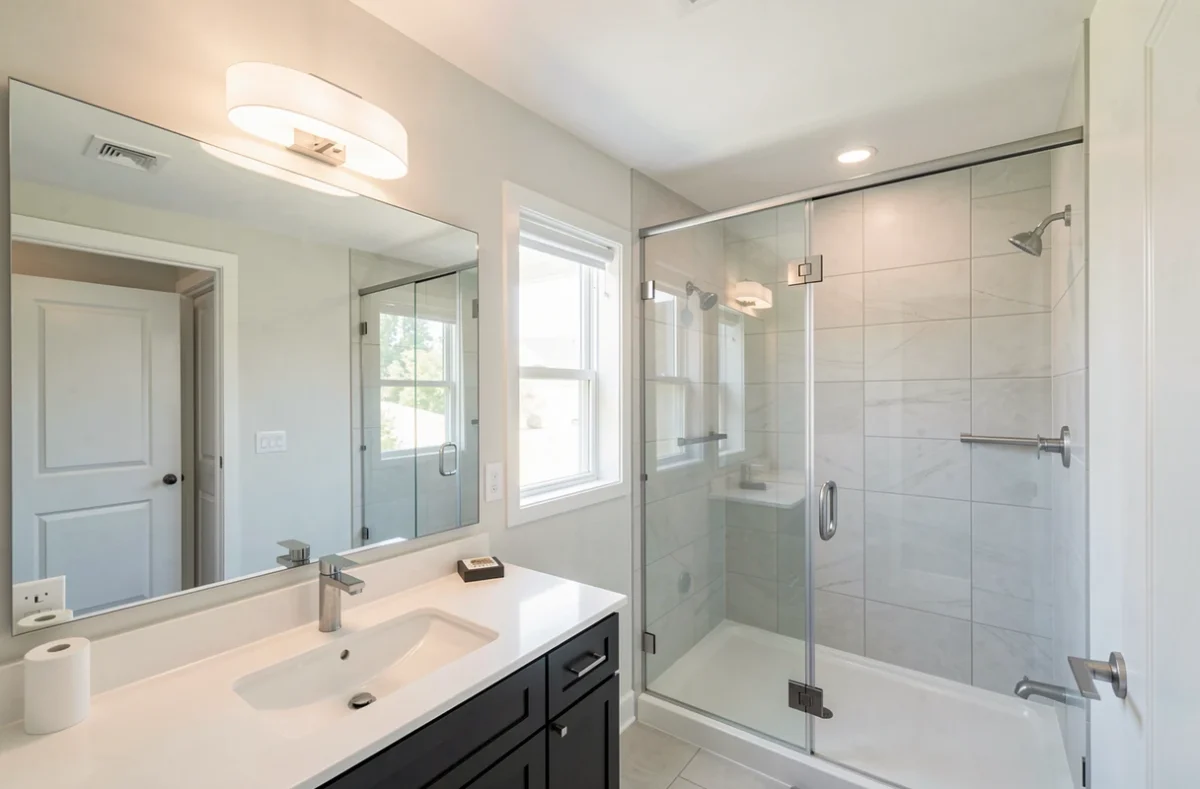

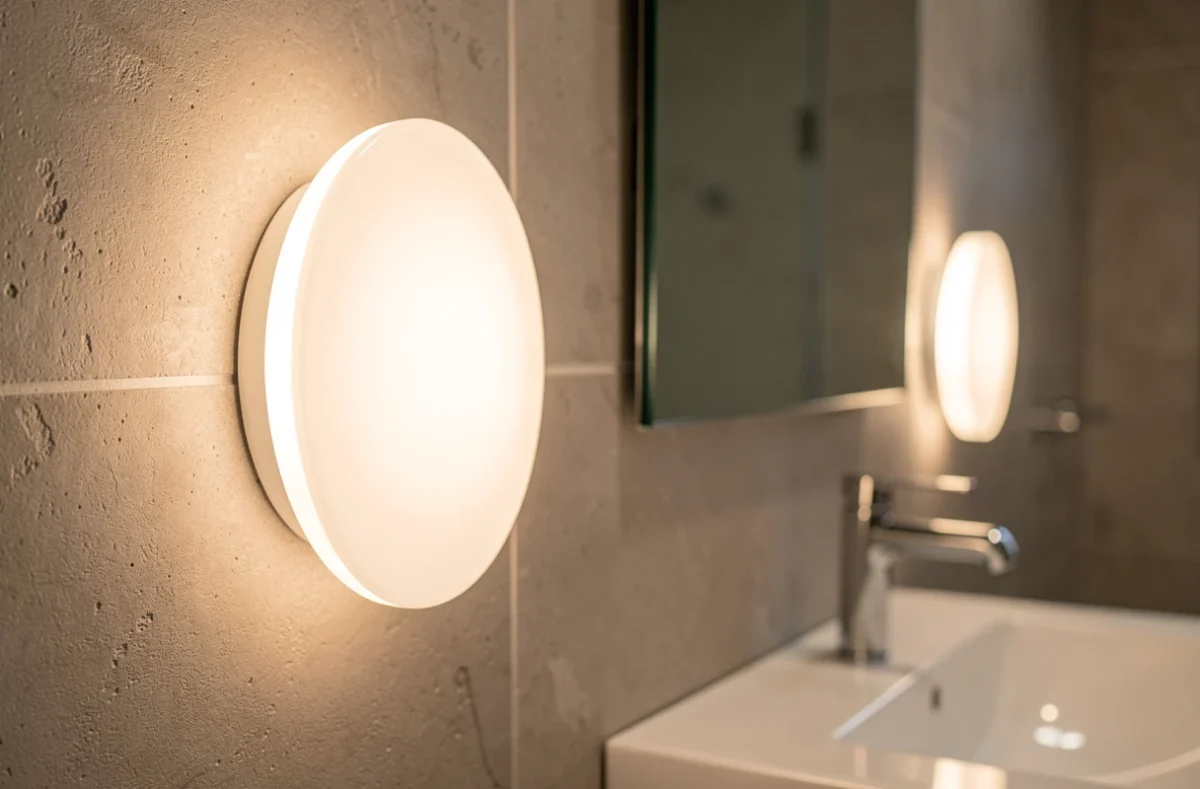

Au-dessus d’une douche, un plafonnier ou un spot se trouve dans le volume 1 tant que sa hauteur reste sous 2,25 m : l’IP44 n’y suffit pas. Un spot de plafond au-dessus de la baignoire demande donc un IPX5 en 12 V. Près du lavabo, hors de l’emprise de la douche, un plafonnier ou une applique de miroir IP44 trouve sa place.
La taille compte autant que l’indice : une vasque de petite pièce n’appelle pas la même suspension qu’un grand plafonnier. La page sur les dimensions d’un luminaire selon la pièce donne les repères. Une suspension IP44 se tient hors volume, ou en volume 2 si elle est de classe 2.
Avant de commander, vérifiez aussi la forme du culot : les culots d’ampoule courants sont décrits sur une page dédiée.
IP44 ou IP65 : quand monter d’un cran
L’indice IP65 apporte la protection la plus élevée contre la poussière et supporte les jets d’eau. Il devient le bon choix dès que le luminaire reçoit de l’eau directement : douche à l’italienne dont le jet est orienté vers le plafond, ou pièce nettoyée au jet.

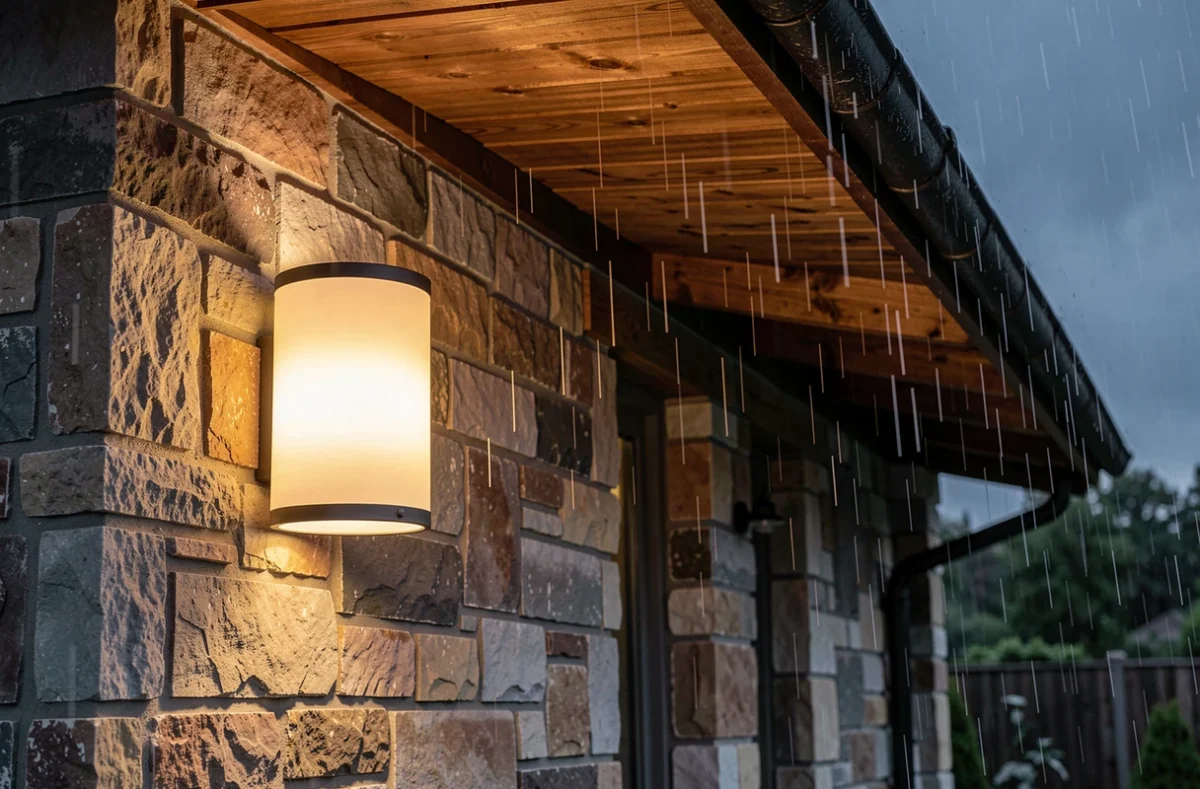

En extérieur, un luminaire IP44 convient à un mur abrité, sous un auvent ou un débord de toit. Sur une façade exposée à la pluie, ou pour un projecteur, l’IP65 est le minimum. Près d’un bassin, la page sur l’éclairage d’une piscine traite des indices supérieurs.
Un luminaire IP44 reste donc un bon choix pour la plupart des emplacements hors de l’emprise directe de l’eau. Dans le volume 1 ou à l’extérieur, exposé à la pluie, le cran supérieur n’est plus facultatif.
